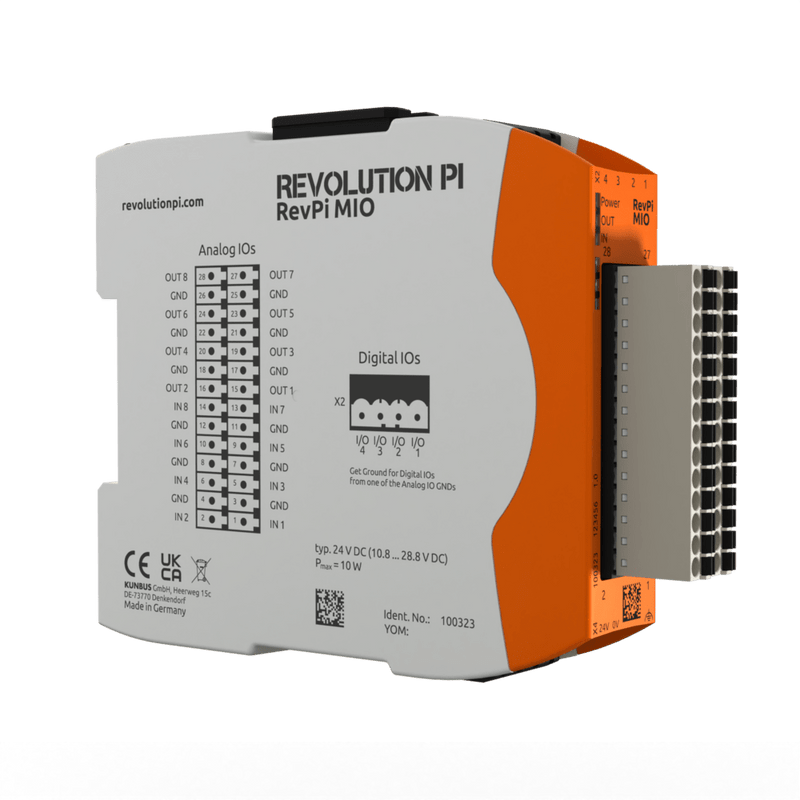

【Revolution Pi マルチI/O拡張モジュール】RevPi MIO PR100323
オープンソース、モジュール式、費用効果が高い IIoTおよび自動化プロジェクトを実装するための最適なツール
クンバス社のRevolution Piは、Raspberry Piをベースにした、モジュール式の産業用コンピューターで、専用のマルチI/O拡張モジュールをラインナップしています。
RevPi MIOを使用することにより、8xアナログ入力、8xアナログ出力、ソフトウェアでx4のGPIOをデジタルIOとして設定可能な拡張モジュールです。
前面に28ピンI/Oコネクタを備え、入力出力と論理回路を電気的に絶縁しています。
RevPi MIOは、EN 61131-2要件に従いノイズ干渉から保護されており、-20°C~55°Cの周囲温度でも動作し、UL認定取得済みの機器です。
テクニカルデータ
ハウジング寸法 | 96 x 22.5 x 110.5(mm) |
ハウジングタイプ | DIN EN60715準拠DINレールハウジング |
材質 | ポリカーボネート |
重量 | 115g |
IP等級 | IP20 |
電源 | 24VDC (10.8~28.8VDC) |
最大消費電力 | 10W |
動作保証温度 | -20~55℃ |
保管保証温度 | -40~85℃ |
最大相対湿度(@40℃) | 93％ |
インターフェイス | x8 アナログ入力、x8 アナログ出力、x4 デジタル入出力 |
アナログ入力 |
測定範囲 | 0~10 VDC |
インピーダンス | 20kΩ (rev1.2) |
入力誤差範囲 | +/-0.3% |
サンプリングレート | 8ms /125Hz |
分解能 | １ｍV |
アナログ入力モード | アナログ入力、ロジックレベル入力 |
アナログ出力 |
測定範囲 | 0~10 VDC |
最大出力電流 | 10mA 10V@1kΩ |
入力誤差範囲 | +/-0.3% |
データ制御レート | 1 PiBridge rate |
分解能 | 4.48ｍV |
デジタル入出力 |
概要 | Type 3 入力 EN61121-2準拠 |
| 閾値高→低: 7V、閾値低→高：10V 入力電流2.4mA |
GPO (Pin out) | U(high)=positive supply voltage max 200mA |
| 短絡防止 GPI経由のフィードバック |
デジタルモード | DI/DO、PWM in/out、Pulse in/out、エンコーダ入力 |
EMC | EN61000-6-3 |
コンプライアンス | CE, RoHS |
対応ベースモジュール
RevPi Connect 5
RevPi Connect 4
RevPi Coreシリーズ
RevPi Connect S/SE
RevPi Connect＋
RevPi Connect
