Teltonika TSF000
-40℃〜75℃動作保証 4ポートPoE+対応
産業用アンマネージドフラットイーサネットスイッチ

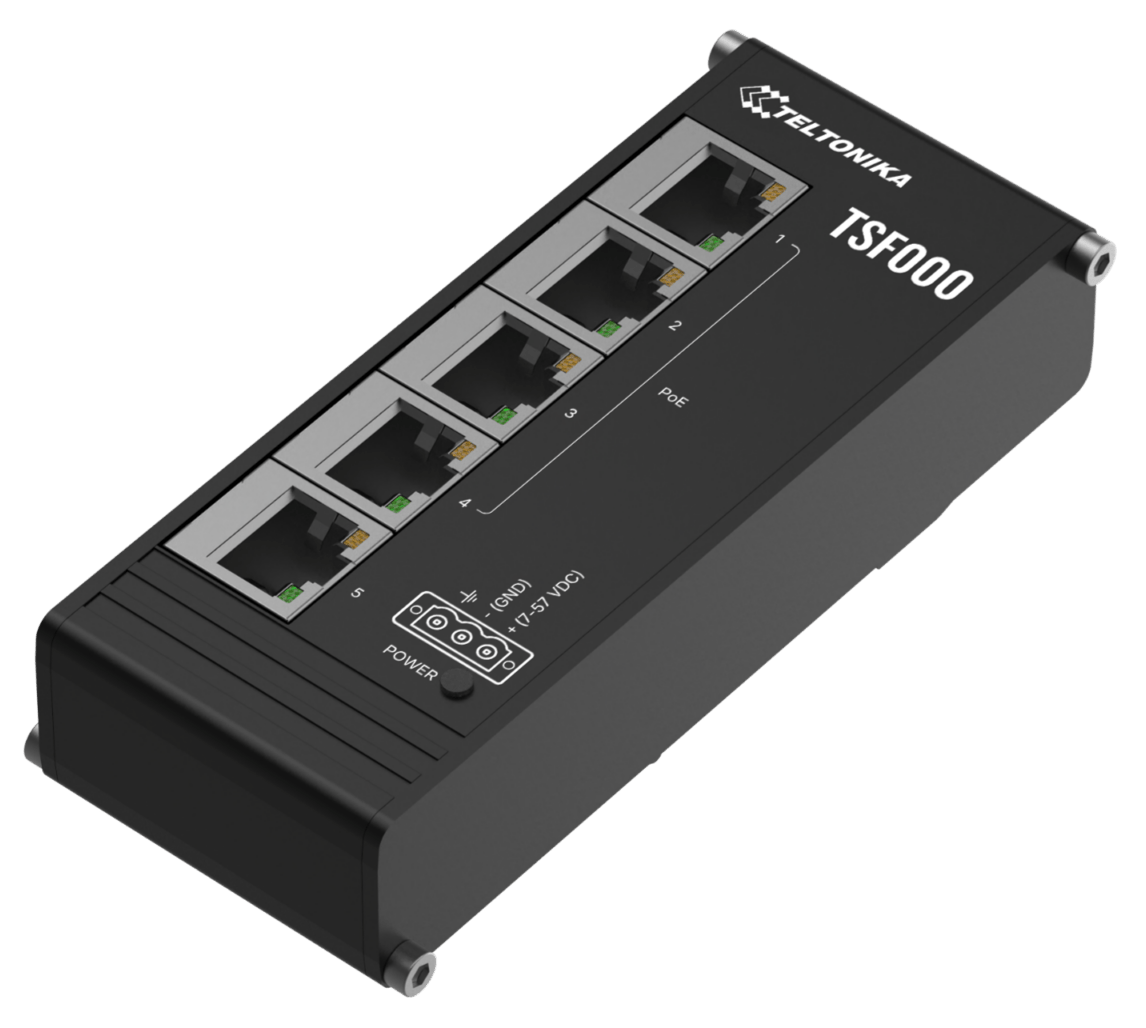

TSF000は、4ポートのPoE／PoE+出力に対応した、コンパクトな産業用アンマネージドイーサネットスイッチです。
5つの10/100Mbps Ethernetポートを搭載し、ポート1〜4からIEEE 802.3af／at準拠のPoE給電が可能です。IPカメラ、無線LANアクセスポイント、IPインターホン、IoT機器などへ、LANケーブル1本で通信と電源を供給できます。
TSF010と同じく、高さ28mmの薄型筐体とDINレール取付ブラケットを採用。制御盤や装置内部など、設置スペースが限られる環境にも組み込みやすい製品です。
設定を必要としないアンマネージドタイプのため、電源とLANケーブルを接続するだけで使用できます。
特長
�� 4ポートのPoE/PoE+出力に対応
IEEE 802.3afおよびIEEE 802.3at準拠の受電機器へ給電可能
�� 1ポート最大30W、合計最大120W
最大4台のPoE対応機器へ、通信と電源をまとめて提供
�� 10/100Mbps Ethernetを5ポート搭載
ポート1〜4がPoE出力、ポート5はアップリンク接続などに使用可能
�� 高さ28mmの薄型・コンパクト設計
外形寸法113×28×50mm、重量142gの省スペース設計

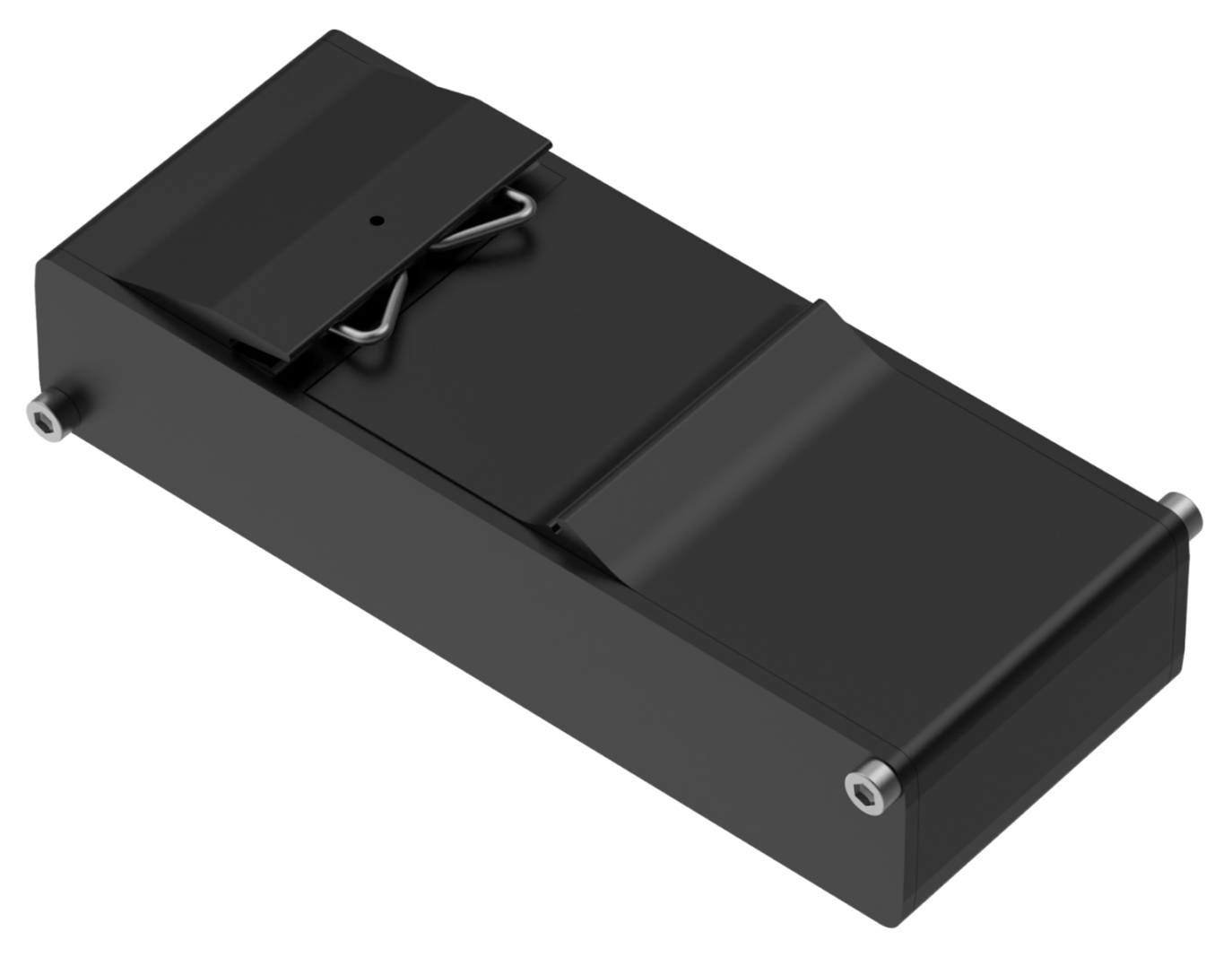

�� DINレール取付ブラケットを標準装備
制御盤や産業用キャビネットへ簡単に取り付け可能
�� -40〜75℃の広い動作温度範囲
工場設備、屋外盤内、倉庫などの厳しい温度環境にも対応
�� 7〜57VDCの幅広い電源入力
12V、24V、48V系など、さまざまな設備電源へ組み込めます
�� 堅牢なアルマイト処理アルミニウム筐体
産業用途に適したIP30の金属筐体を採用

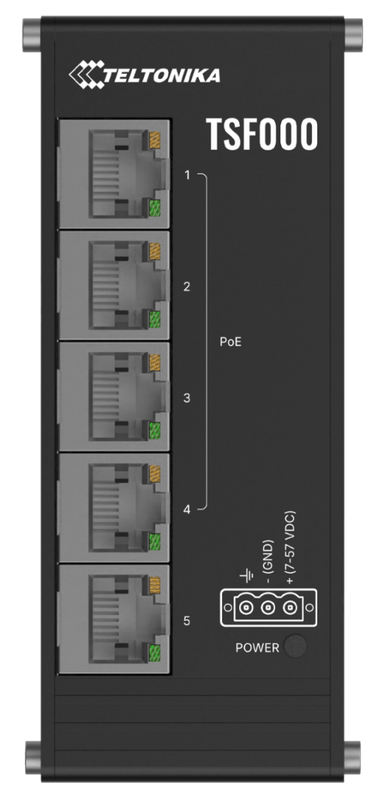

接続例
- ポート5：ルータ、上位スイッチ、NVRなどを接続
- ポート1〜4：IPカメラ、無線LANアクセスポイントなどのPoE対応機器を接続

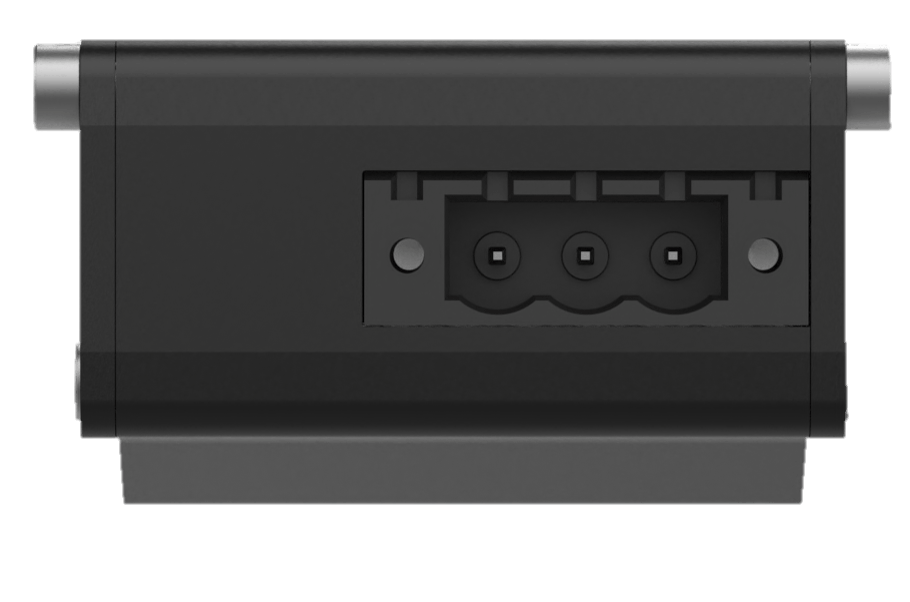

- 3ピン電源端子：外部DC電源を接続
通信設定は不要です。電源を投入し、上位ネットワーク機器とPoE対応機器を接続することで使用できます。
PoE給電時の注意事項
PoE出力には44〜57VDCの入力が必要です
TSF000本体は7〜57VDCで動作しますが、PoE給電機能を使用する場合は44〜57VDCの電源が必要です。
12Vまたは24Vの電源でスイッチとして使用することはできますが、その電圧のままPoE対応機器へ給電することはできません。
電源容量をご確認ください
接続するPoE機器の最大消費電力を合計し、TSF000本体の消費電力と電源の余裕を含めて電源容量をご選定ください。
4ポート合計120WのPoE出力を使用する場合は、目安として48VDC・3Aクラス以上の電源をご検討ください。
高温環境では電源の出力が低下する場合があります。使用温度におけるディレーティング特性もあわせてご確認ください。
1ポート最大30W、合計最大120Wです
各ポートの最大出力は30Wです。合計電力が120W以内であっても、1ポートで30Wを超える機器には給電できません。
また、LANケーブルでの損失を考慮し、接続機器の最大消費電力に対して余裕を持たせてください。
IEEE 802.3af/at対応機器を接続してください
TSF000は、IEEE 802.3af／atに準拠したPoE受電機器を自動的に検出して給電します。
独自仕様のPassive PoE機器や、IEEE規格に対応していない受電機器については、動作保証の対象外となります。
PoE入力には対応していません
TSF000は、接続機器へ電源を供給するPoE出力側のスイッチです。
TSF000本体をPoEスイッチから給電して動作させるPoE入力機能には対応していません。3ピン電源端子へ別途DC電源を接続してください。
Ethernet通信速度は100Mbpsです
すべてのEthernetポートは10/100Mbps対応です。
複数の監視カメラを接続する場合は、映像の解像度、フレームレート、圧縮方式などによる合計通信量が、アップリンクポートの100Mbpsを超えないようにご確認ください。
主な用途
IPカメラを使用した監視システム
PoE対応無線LANアクセスポイント
IPインターホン、IP電話
PoE対応センサー、IoTゲートウェイ
工場設備、制御盤、産業用装置
店舗、倉庫、オフィスのネットワーク
設置スペースが限られるDINレール環境
注意事項
※本製品を使用するには、用途に適したDC電源が必要です。
※電源の付属有無は、ご購入いただく商品構成をご確認ください。
※PoE機器の消費電力、必要電圧、対応規格を事前にご確認ください。
